테라폼 3-Tier 아키텍처 구축(1) - 보안그룹 본문

Cloud

테라폼 3-Tier 아키텍처 구축(1) - 보안그룹

YUDENG 2023. 11. 26. 05:16

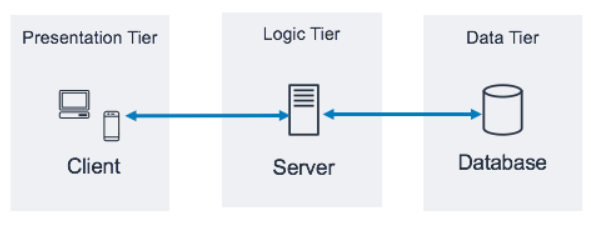

3-Tier 아키텍처란?

어떠한 플랫폼이나 애플리케이션을 3계층으로 나누어 별도의 논리적/물리적인 장치에 구축 및 운영하는 형태이다. 통 프레젠테이션 계층, 어플리케이션 계층, 데이터 계층으로 나눈다.



  • 프젠테이션 계층
    - 사용자가 애플리케이션과 상호작용하는 인터페이스
    - 일반적으로 HTML, JS, CSS 등이 이 계층에 포함되며, 프론트엔드라고 불린다.
  • 애플리케이션 계층
    - 요청되는 정보를 어떠한 규칙에 따라 처리하고 가공한다.

    - 백엔드로 불린다.
  • 데이터 계층
    - 데이터 베이스와 데이터 베이스에 접근하여 데이터를 CRUD 한다.

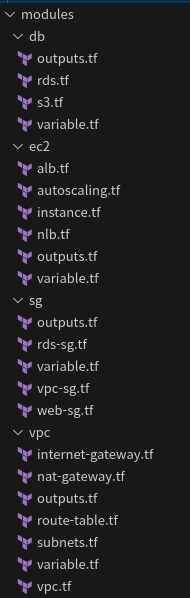

폴더 구조

- dev/ : Terraform 구성이 정의된 파일

- modules/ : 리소스 집합



3-Tier 아키텍처 구현

[ sg ] 보안 그룹

* Source: 출발지, cidr_blocks 또는 Security Group

* Port: Source에서 들어오는 Port Number



- vpc-security-group

VPC SG Type Protocol Port Source
INGRESS SSH TCP 22 IP
HTTP TCP 80 IP
ICMP ICMP -1 IP



- web-security-group

WEB SG Type Protocol Port Source
INGRESS SSH TCP 22 VPC SG
HTTP TCP 80 0.0.0.0/0



- was-security-group

WEB SG Type Protocol Port Source
INGRESS SSH TCP 22 VPC SG
Custom TCP TCP 8080 10.0.11.0/24
10.0.12.0/24



- rds-security-group

RDS SG Type Protocol Port Source
INGRESS MYSQL TCP 3306 WAS SG
Custom TCP TCP 8080 LB SG



####################################
#   VPC Security Group
####################################
resource "aws_security_group" "vpc_security_group" {
  name        = "vpc_security_group"
  description = "Allow SSH/HTTP/ICMP inbound traffic"
  vpc_id      = var.vpc-id

  ingress {
    description      = "Allow SSH from VPC"
    from_port        = 22
    to_port          = 22
    protocol         = "tcp"
    cidr_blocks      = ["0.0.0.0/0"]
  }

  ingress {
    description      = "Allow HTTP from VPC"
    from_port        = 80
    to_port          = 80
    protocol         = "tcp"
    cidr_blocks      = ["0.0.0.0/0"]
  }

  ingress {
    description      = "Allow ICMP from VPC"
    from_port        = -1
    to_port          = -1
    protocol         = "icmp"
    cidr_blocks      = ["0.0.0.0/0"]
  }

  egress {
    from_port        = 0
    to_port          = 0
    protocol         = "-1"
    cidr_blocks      = ["0.0.0.0/0"]
  }

  tags = {
    Name = "vpc_security_group"
  }
}

####################################
#   WEB Security Group
####################################
resource "aws_security_group" "web_security_group" {
  name        = "web_security_group"
  description = "Allow SSH/HTTP inbound traffic"
  vpc_id      = var.vpc-id

  ingress {
    description      = "Allow SSH from VPC"
    from_port        = 22
    to_port          = 22
    protocol         = "tcp"
    security_groups = [var.vpc-sg-id]
  }

  ingress {
    description      = "Allow HTTP from VPC"
    from_port        = 80
    to_port          = 80
    protocol         = "tcp"
    cidr_blocks      = ["0.0.0.0/0"]
  }

  egress {
    from_port        = 0
    to_port          = 0
    protocol         = "-1"
    cidr_blocks      = ["0.0.0.0/0"]
  }

  tags = {
    Name = "web_security_group"
  }
}


####################################
#   WAS Security Group
####################################
resource "aws_security_group" "was_security_group" {
  name        = "was_security_group"
  description = "Allow SSH inbound traffic"
  vpc_id      = var.vpc-id

  ingress {
    description      = "Allow SSH from VPC"
    from_port        = 22
    to_port          = 22
    protocol         = "tcp"
    security_groups = [var.vpc-sg-id]
  }

  ingress {
    from_port   = 8080
    to_port     = 8080
    protocol    = "tcp"
    cidr_blocks = ["10.0.11.0/24", "10.0.12.0/24"]
  }

  egress {
    from_port        = 0
    to_port          = 0
    protocol         = "-1"
    cidr_blocks      = ["0.0.0.0/0"]
  }

  tags = {
    Name = "was_security_group"
  }
}
####################################
#   RDS Security Group
####################################
resource "aws_security_group" "rds_security_group" {
  name        = "rds_security_group"
  description = "RDS Security Group"
  vpc_id      = var.vpc-id

  ingress {
    from_port   = 3306
    to_port     = 3306
    protocol    = "tcp"
    cidr_blocks = ["0.0.0.0/0"]
  }

  egress {
    from_port        = 0
    to_port          = 0
    protocol         = "-1"
    cidr_blocks      = ["0.0.0.0/0"]
  }

  tags = {
    Name = "rds_security_group"
  }
}

- variable.tf

variable "vpc-id" {
  description = "VPC ID"
  type        = string
}

variable "vpc-sg-id" {
  description = "VPC Security Group ID"
  type        = string
}

- outputs.tf

output "vpc_security_group_id" {
  description = "VPC Security Group ID"
  value = aws_security_group.vpc_security_group.id
}

output "web_security_group_id" {
  description = "WEB Security Group ID"
  value = aws_security_group.web_security_group.id
}
output "was_security_group_id" {
  description = "WAS Security Group ID"
  value = aws_security_group.was_security_group.id
}

output "rds_security_group_id" {
  description = "RDS Security Group ID"
  value = aws_security_group.rds_security_group.id
}
